液压比例阀调速很方便，到底什么原理？图文并茂讲解

1、什么是液压比例阀

液压比例阀是一种新型的液压控制装置。在普通压力阀、流量阀和方向阀上，用比例电磁铁替代原有的控制部分，

按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。比例阀一般都具有压力补偿性能，

输出压力和流量可以不受负载变化的影响。

2、液压比例阀的工作原理

电液比例阀简称比例阀。普通液压阀只能通过预调的方式对液流的压力、流量进行定值控制。但是当设备机构在工作过程中要求对液压系统的压力、流量参数进行调节或连续控制，例如.要求工作台在工作进给时按慢、快、慢连续变化的速度实现进给，或按一定精度模拟某个最佳控制曲线实现由压力控制.普通液压阀则实现不了。这时可以用电液比例阀对液压系统进行控制。

电液比例阀是一种按输入的电信号连续地、按比例地控制液压系统的液流方向、流量和压力的阀类。它由电-机械比例转换装置和液压控

制阀本体两大部分构成.前者将输入的电信号连续地按比例地转换为机械力和位移输出，后者在接受这种机械力和位移之后、按比例连续

地输出压力和流量.

3、液压比例阀工作过程

工作过程：当力矩马达没有电信号输入时，衔铁位于极靴气隙中间，平衡永磁磁铁的磁性力，当有电流加在线圈上时，衔铁与控制信号

成比例地偏转，产生一个顺时针或逆时针运动，方向取决于输入控制信号的极性。形成的力矩转动两喷嘴之间的型架，引起压力变化而

移动阀芯的位置，导致线性的流量输出，反馈杆和机械弹簧组件提供一个与力矩马达力相反的力，使阀芯产生相对于电信号的可重复的

比例运动。

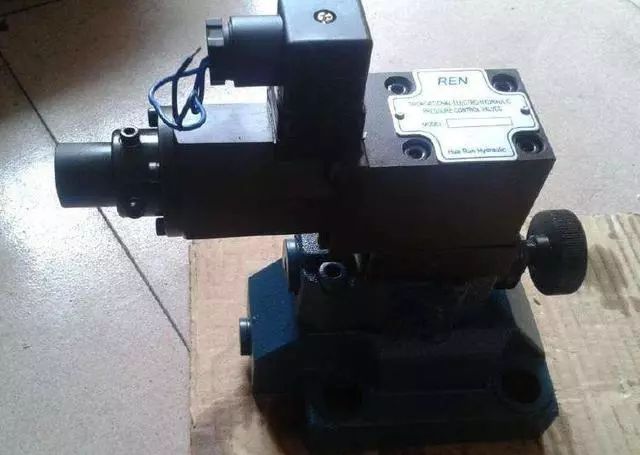

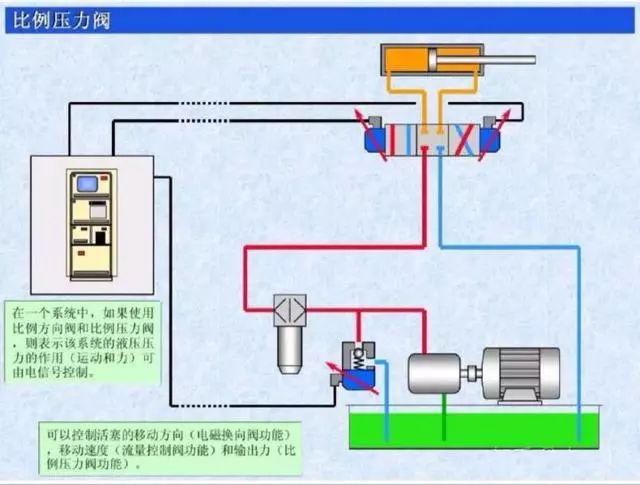

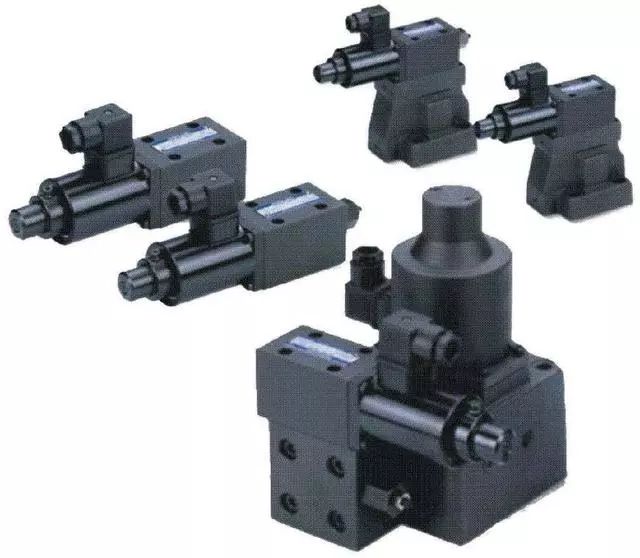

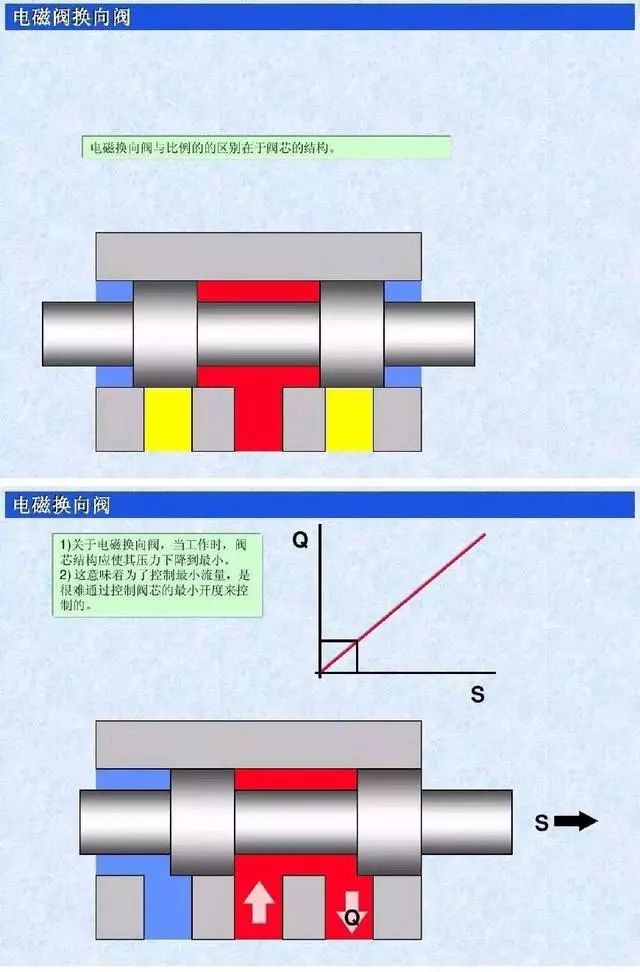

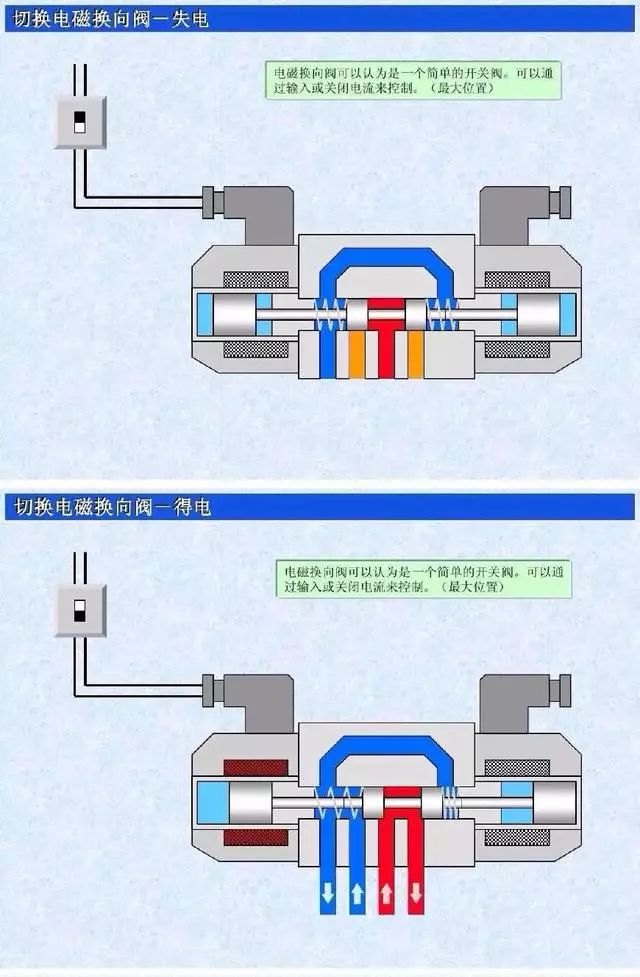

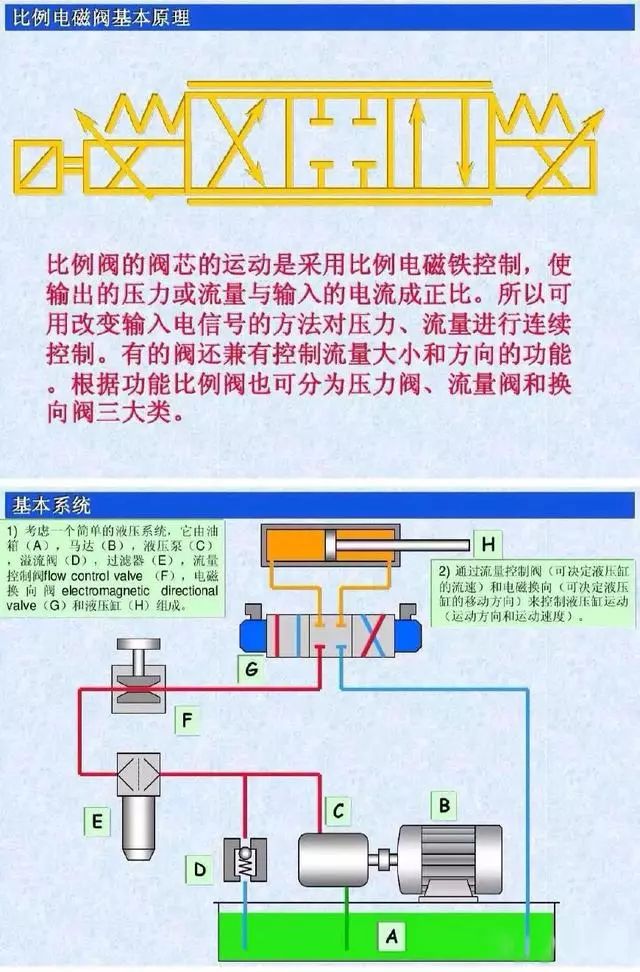

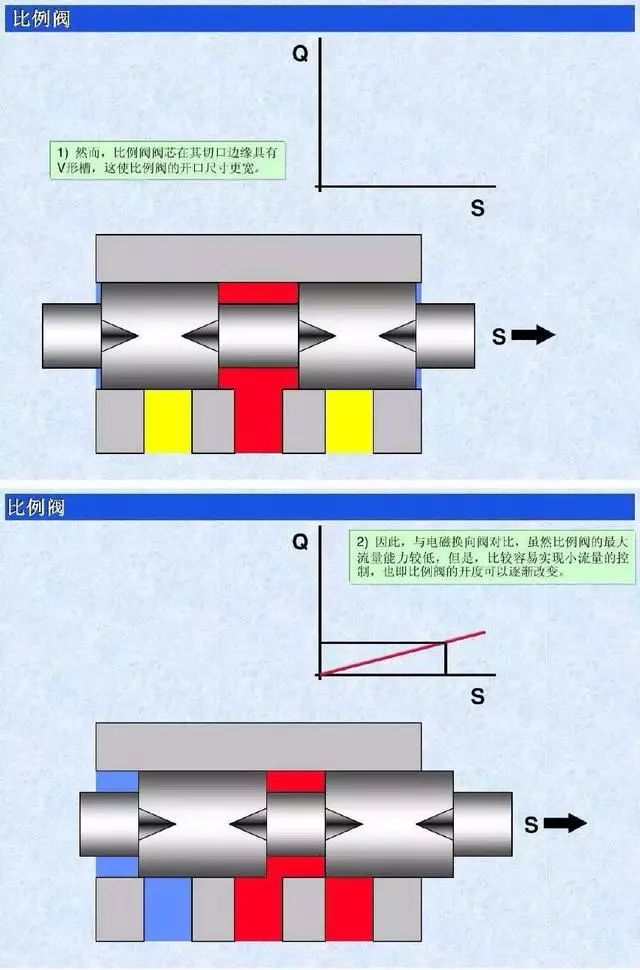

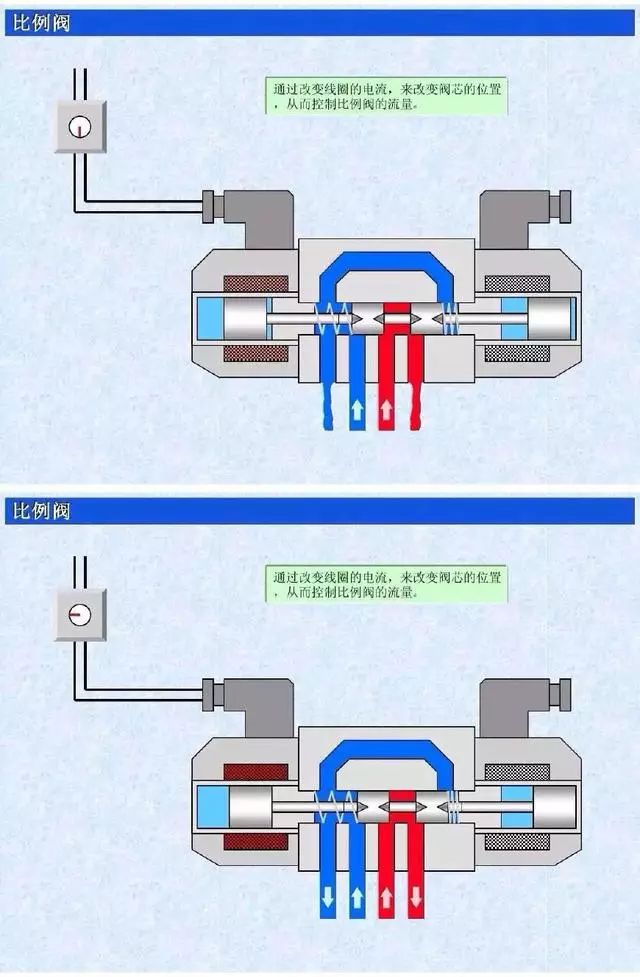

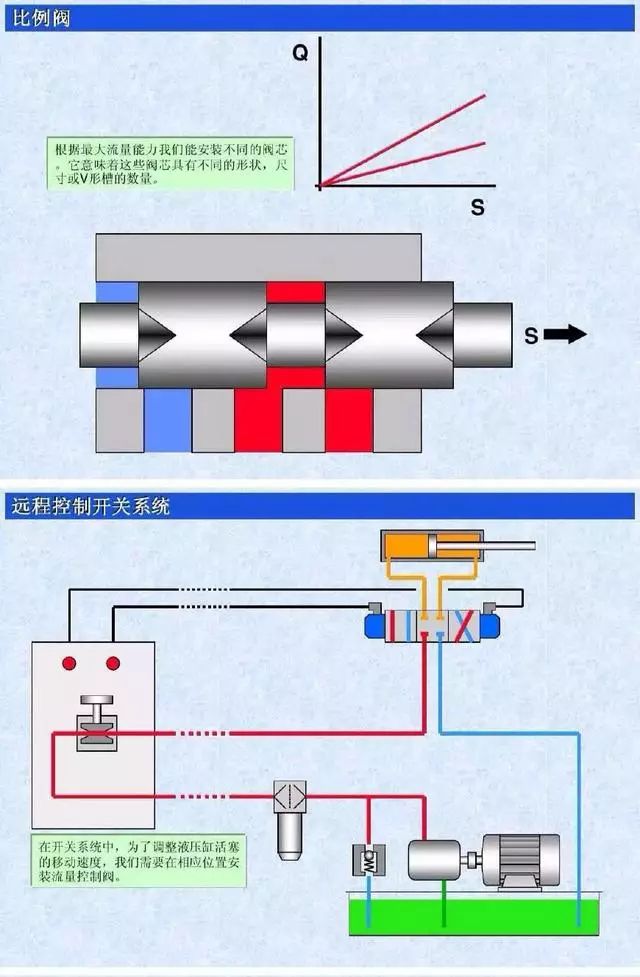

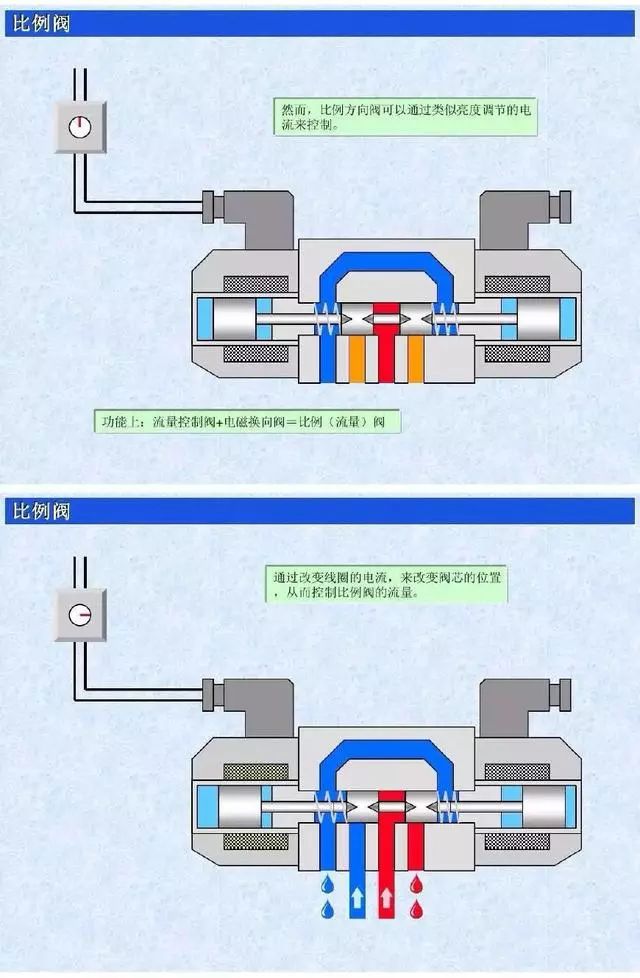

下面图文并茂，看了秒懂。废话少说上图了！！！！！
